[스크랩] 플로트 스위치의 결선도

급,배수 후로트레스 스위치 결선도

◈ FLOATLESS SWITCH ◈

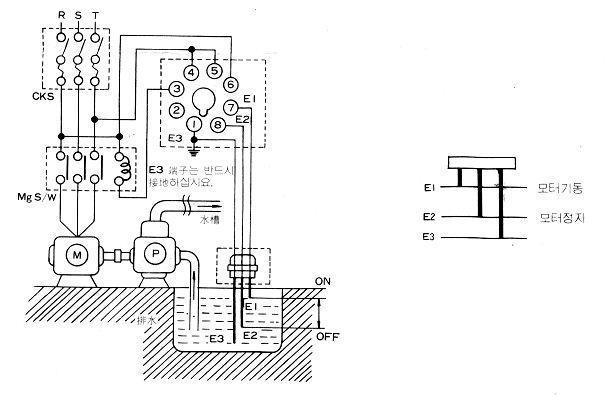

◈설치 예

◈급수인 경우 ※수면이 E1까지 도달되면 MOTOR PUMP가 자동 정지되며, E2이하로 되면 MOTOR PUMP가 자동운전됩니다. ※MOTOR 운전시 LAMP OFF.

◈배수인 경우 ※수면이 E1에 도달하면 MOTOR PUMP는 자동시동되며, E2이하로 되면 MOTOR PUMP가 자동 정지됩니다. ※MOTOR 운전시 LAMP ON. ※E2는 PUMP LEVEL보다 높아야 공회전 하지 않습니다.

수고 많으십니다.



배수펌프 관련 시퀀스 도면입니다.

업무에 참조 바랍니다.

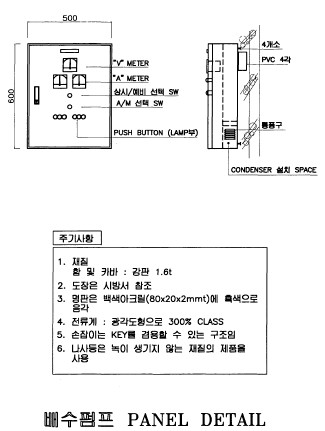

1. 설치되는 배수펌프 외형도 입니다.

   크기는 펌프 용량 등에 따라 다소 상이할 수 있읍니다

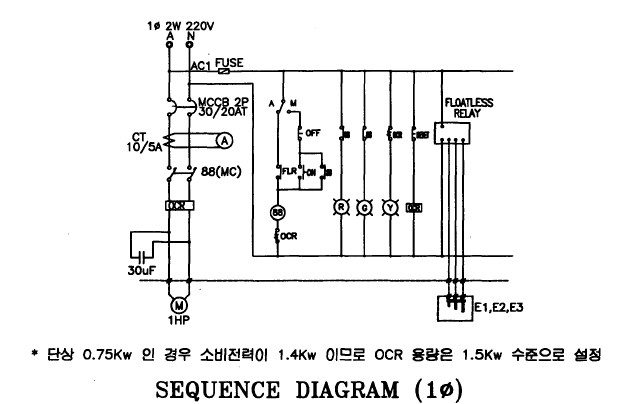

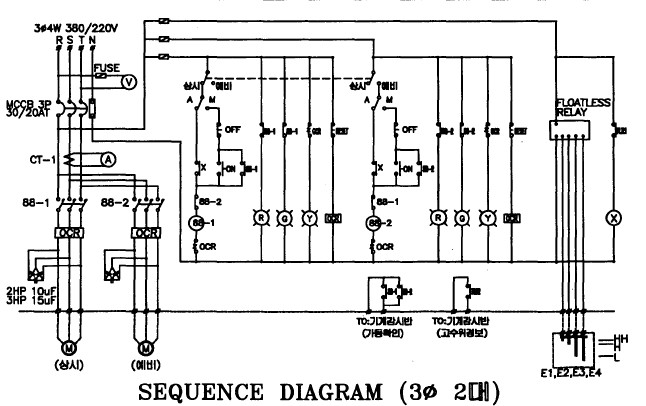

2. 펌프 용량 및 사양에 따른 시퀀스 입니다

    현장 여건에 맞춰 변형 가능 합니다

3. 배수펌프에 동작 신호를 주는 플로트 스위치 관련 자료입니다.

   플로트 스위치 설치가 잘못되면 배수펌프가 정상적으로 작동되지 않을수 있으니

   수위 레벨 세팅을 맞춰가며 시운전 잘 하시기 바랍니다
